وادار ها در پیوست ششم آیین نامه ۲۸۰۰
پ ۶ ۱-۴-۲-۱- وادارها

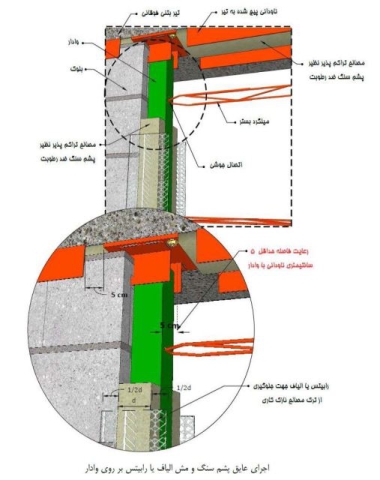

در صورتی که طول دیوار از مقادیر مجاز براساس طراحی (حداکثر ۴ متر) بیشتر شود، از عضو قائم با مقطع فولادی یا بتنی (وادار) به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده می شود. وادار باید به نحو مناسبی به کف سازه با اتصال به صورت مفصلی متصل شود ولی اتصال آن در زیر تراز سقف باید در راستای داخل صفحه به صورت کشویی باشد تا امکان جابجایی درون صفحه دیوار فراهم شود. در دیوارهای خارجی روی سطح وادار باید به وسیله پشم سنگ ضد رطوبت برای عایق بندی پوشانده شود و بر روی آن یک لایه مش الیافی یا رابیتس برای جلوگیری از ترک خوردگی نازک کاری اجرا شود.
پ ۶-۱-۴-۲-۲ اتصال به وادارها
در دیوارهای غیرسازه ای در فواصل بین ستون ها برای مهار خارج از صفحه دیوارها بسته به نوع و طول دیوار، ممکن است نیاز به وادار باشد. برای انتقال بار به وادار استفاده از اتصالات جوشی یا پیچی و نظایر آنها به وادار مجاز است ولی نباید از مقاومت اصطکاکی ناشی از بارهای ثقلی استفاده شود. دیوار با توجه به بارهای وارده و شرایط لبه های آن در بالا (زیر سقف) و دو لبه قائم دو طرف دیوار و شرایط مرزی زیر (روی کف) کنترل شوند و بر این اساس حداقل طول دیوار که نیاز به مهار با استفاده از وادار دارد محاسبه شود.

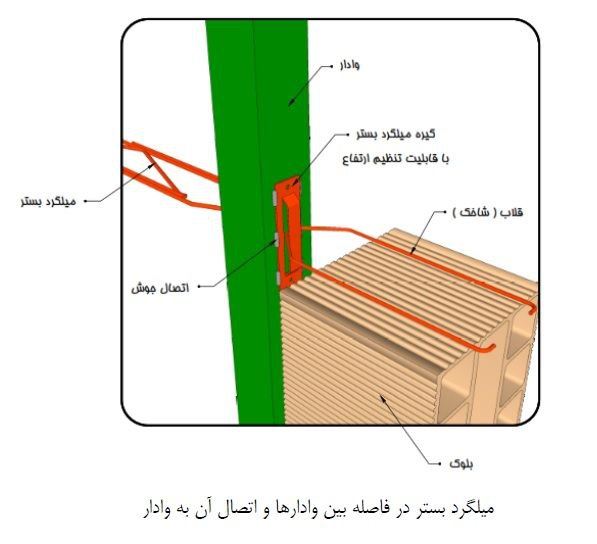

فواصل وادارها را می توان بر پایه محاسبه ظرفیت خمشی پانل دیوار با فرض شرایط تکیه گاهی لبه ها و با اعمال بار وارد بر دیوار تعیین نمود. باید توجه نمود که جزییات ارایه شده در این پیوست شرایط مفصلی را تأمین می کند. این کنترل برای دیوارهای بلوکی به صورت دال دو طرفه براساس ضابطه شماره ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی انجام می شود. دیوار بلوکی در فاصله بین وادارها با میلگرد بستر یا تسمه های فولادی مسلح می شود.
پ ۶-۱-۴-۲-۳ اتصال وادار به قاب کشویی

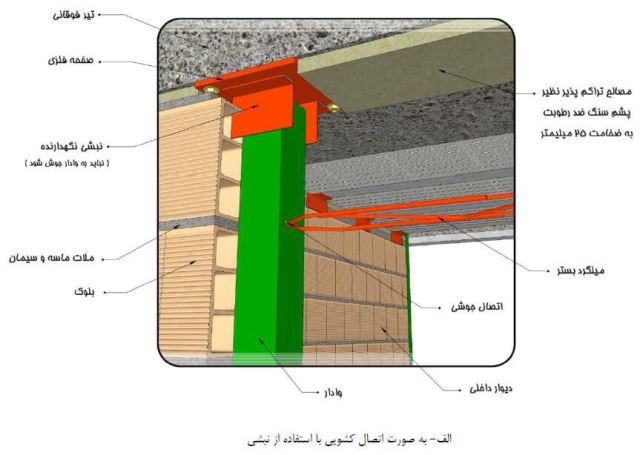

در دیوارهای بلوکی که نیاز به وادار دارند به منظور تامین حرکت جانبی داخل صفحه دیوارها، مجموعه دیوار و وادار همزمان از آزادی در حرکت جانبی برخوردارند. وادارها نباید به نبشی های تعبیه شده در تیرها که تنها جهت با توجه به اتصال کشویی وادار – جلوگیری از حرکت خارج از صفحه نصب شده اند جوش شوند. (نبشی وال پست جهت اتصال وال پست به کف ساختمان استفاده میگردد.)
نیازی به رعایت فاصله جداسازی دیوار در مجاورت وادارها نمی باشد و دیوار می تواند از بر وادار چیده شود.

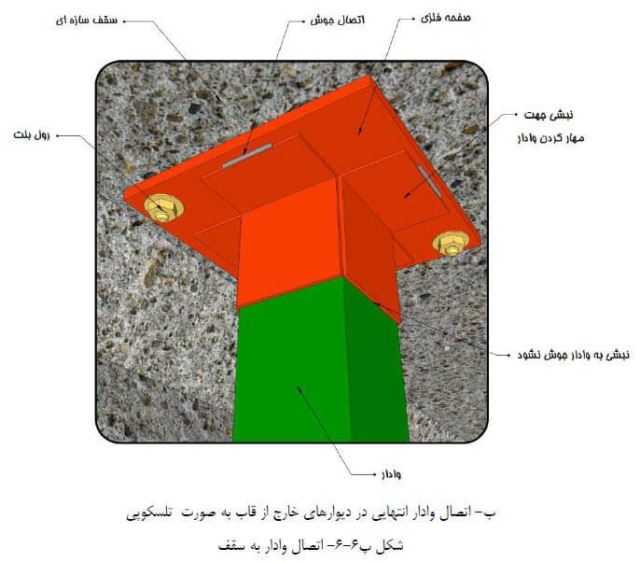

تبصره: در دیوارهای واقع در خارج قاب، وادارهای دو انتهای دیوار باید در برابر حرکت جانبی در هر دو جهت مقید (به صورت اتصال تلسکوپی) شوند و به دیوار اجازه حرکت داده شود. در این حالت جزییات اتصال دیوار به این وادارها مانند اتصال به ستون ها می باشد در این فاصله جداسازی ۱% بین وادار و دیوار باید رعایت شود.
پ ۶-۱-۴-۲-۴-تیرک ها (دیوارهای با ارتفاع بیش از ۳.۵ متر)
در دیوارهای با ارتفاع بیش از ۳.5متر با استفاده از عضو افقی با مقطع فولادی یا بتنی (تیرک) ارتفاع آزاد دیوار را کاهش داد. در این حالت برای اینکه جداسازی دیوار از قاب سازه ای به نحو مناسب انجام شود، نیاز به اجرای وادار انتهایی برای نگه داشتن تیرک می باشد
جهت عدم ایجاد مانع برای تغییر شکل تیر در ناحیه مفصل پلاستیک وادار باید حداقل در فاصله یک متری از بر ستون باشد. اجرای وال پست به روش نادرست، علیرغم هدفِ حفاظت از سازه در برابر زلزله، میتواند به اعضای اصلی سازه آسیب برساند. در مقاله آسیب به سازه در اثر اجرای مرسوم وال پست این موضوع بررسی شده است.
نحوه اجرای تیرک به این صورت است که تیرک باید به صورت کامل بر روی دیوار بن شیند و بار ثقلی دیوار فوقانی نباید به تیرک منتقل شود. اتصال انتهای تیرک به ستون نیز باید به صورت نشیمن با قابلیت جابجایی در راستای دیوار باشد .
از طرفی وال مش به عنوان یک راهکار نوین و خلاقانه برای مهار لرزهای دیوارهای غیرسازهای مطرح شده است. در مقاله مقایسه وال پست و وال مش، ضمن بررسی اجمالی این دو روش، به بیان مزایا و معایب آن ها پرداخته شده است.
