وال مش یک راهکار نوین برای مهار لرزه ای دیوارهای غیرسازه ای در ساختمان ها است. در این راهکار، نوارهای مش فایبرگلس روی دیوار قرار گرفته و یک پلاستر معدنی روی آن اجرا می شود.
ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد می کند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم می کند.
وال مش در رده فناوری کامپوزیت های سیمانی مسلح شده با پارچه (FRCM) است و مبانی تئوریک و محاسباتی آن در ACI549 ارائه شده است.
راهکار والمش جایگزینی برای روش سنتی وال پست در مهار لرزه ای دیوارها است.
امتیازات والمش
- سرعت اجرای بسیار بالا در مقایسه با روش های سنتی
- کاهش چشمگیر هزینه ها نسبت به وال پست
- حذف مراحل ساخت وال پست و اجرای ضد زنگ در کارگاه
- اجرای وال مش بسیار راحت است و یک اکیپ اجرایی نیمه ماهر توانایی اجرای آن را دارند
- در روش والمش نیازی به اجرای میلگردها بستر نیست و تمامی میلگردهای بستر حذف می شود
- در سیستم وال مش تمامی وادار های قائم حذف می گردد
- عدم ایجاد ترک در نازک کاری به واسطه حذف وال پست ها
- عدم نیاز به اجرای هشتی گیر در تقاطع دیوارها
- عملکرد بسیار مطلوب در تست های میز لرزه در مقایسه با روش های سنتی

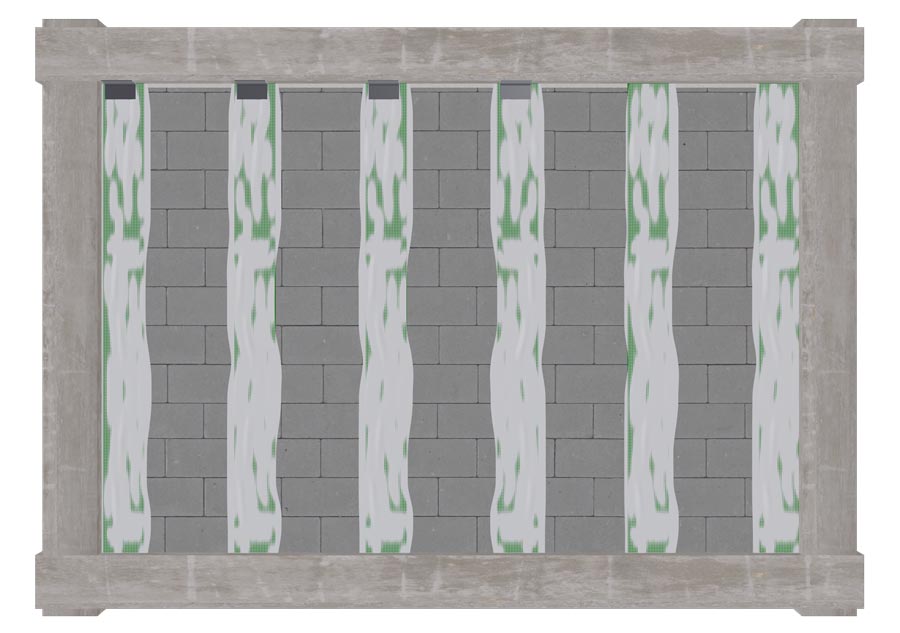

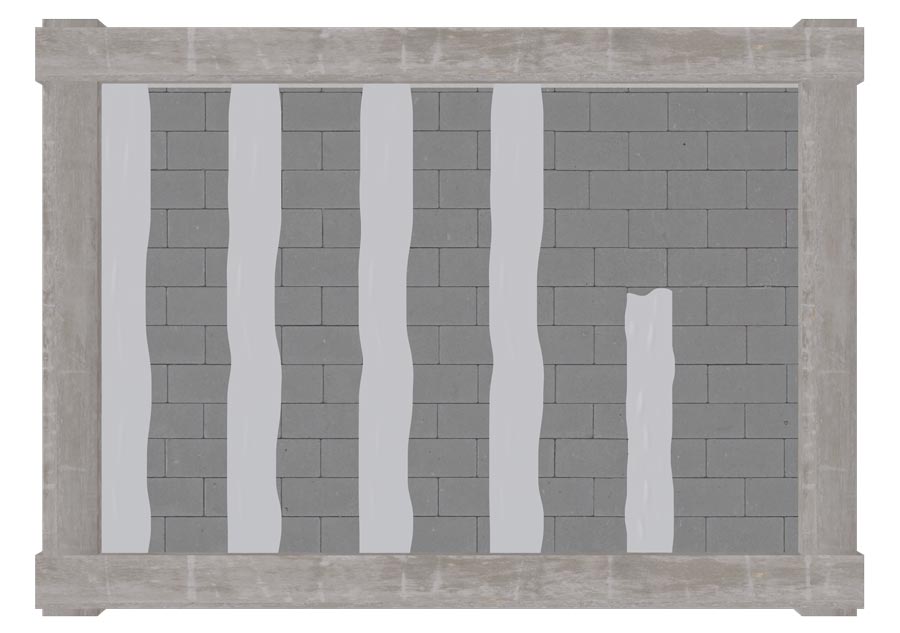

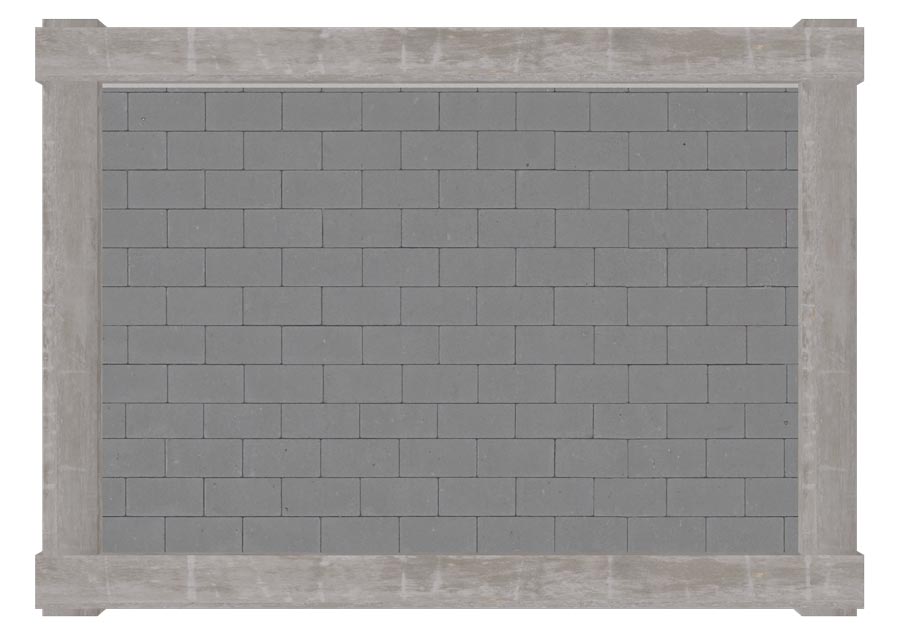

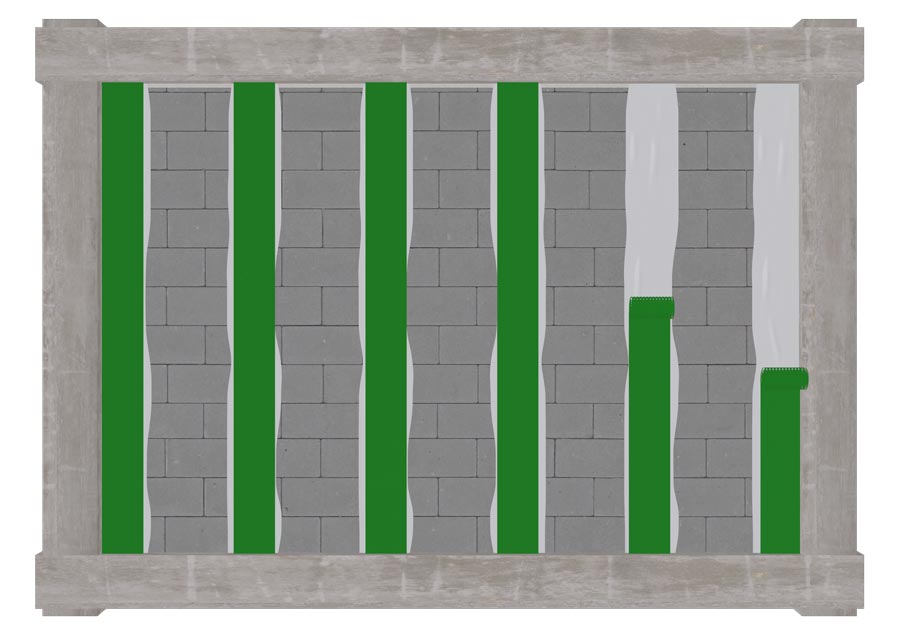

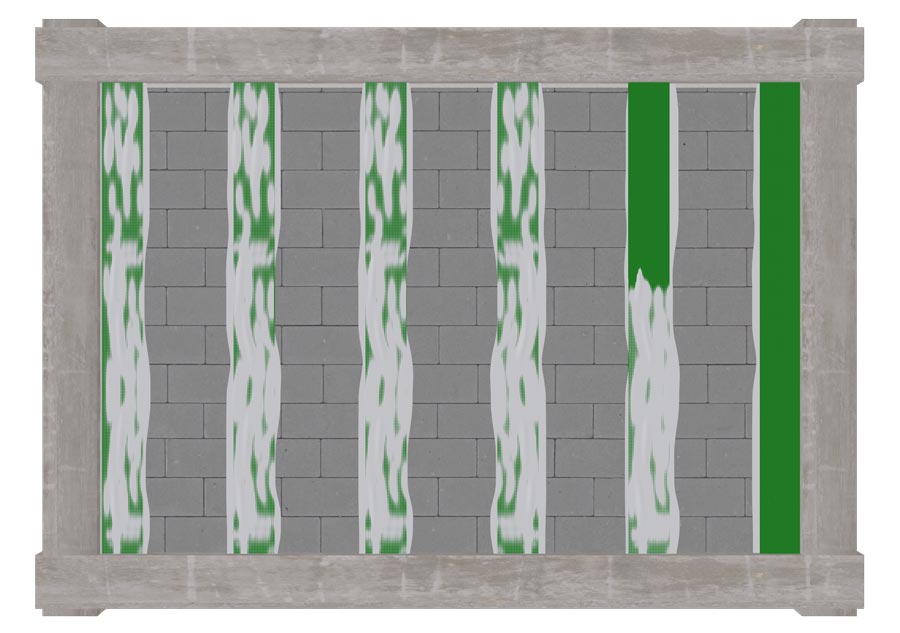

مراحل اجرای والمش
محاسبات فنی روش والمش
محاسبه سایز و فاصله ناودانی های منقطع و همچنین فاصله بین نوارهای وال مش تابعی از مشخصات فنی پروژه اسـت.
پهنه خطر زلزله، سرعت باد، طبقه قرارگیری دیوار، ارتفاع طبقه، نوع مصالح سازنده دیوار و قطعات الحاقی با آن از جمله پارامترهای ورودی محاسباتی است. محاسبات راهکار وال مــش با نرم افزار تخصصی آن صورت می پذیرد.
علاوه بر دفترچه محاسباتی، نقشه جانمایی اجزای وال مش و متره مصالح مورد نیاز قابل ارائه است.
ضوابط پیوست ششم استاندارد ۲۸۰۰، نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی و نیز نشریه های ۷۲۹ و ۳۲۶ سازمان برنامه و بودجه کشور از مراجع اصلی مورد استناد در طراحی وال مش هستند.
کنترل کیفیت مصالح وال مش

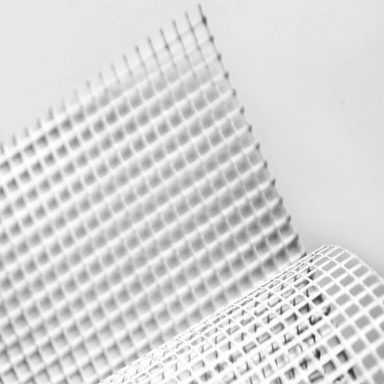

الیاف وال مش
حداقل مقاومت کششی و نیز حداقل گرماژ پارامترهای اصلی در الیاف وال مش هستند. حداکثر نسبت تغییر طول در لحظه گسیختگی الیاف دیگر پارامتر کلیدی در کیفیت مصالح است.
نسبت مقاومت باقی مانده نمونه های در معرض محیط های قلیایی نسبت به نمونه اولیه (AR-RR) نیز باید به صورت پیوسته کنترل گردد.
هرگاه نمونه های الیاف وال مش در معرض محیط قلیایی قرار گیرند، لازم است از مقاومت باقی مانده در محاسبات مرتبط بهره برده شود.
ASTM E2098-13 و EN13496-2002 و از استانداردهای شناخته شده برای کنترل و تضمین کیفیت وال مش می باشند. سنجش تمامی این پارامترها در آزمایشگاه های کنترل کیفیت وال مش به صورت منظم صورت می پذیرد
با توجه به زلزله‌خیز بودن کشور ایران، توجه به مهار لرزهای اجزای مختلف ساختمان از اهمیت زیادی برخوردار است. طی چند دهه گذشته، دستورالعمل‌های مختلفی از جمله آیین‌نامه طراحی ساختمان‌ها در برابر زلزله یا همان استاندارد 2800 منتشر شده است. با این وجود بیشتر تمرکز این دستورالعمل‌ها بر مهار اجزای سازه‌ای ساختمان بوده است. در چند سال گذشته و به خصوص پس از اتفاقات پیش‌آمده در زلزله کرمانشاه در سال 1396، اهمیت اجرای صحیح و رعایت ضوابط فنی مربوط به مهار لرزهای اجزای غیرسازه‌ای ساختمان بیش از پیش نمایان شد. اکثر خرابی‌ها در این زلزله ناشی از تخریب دیوارها و اجزای غیرسازه‌ای ساختمان بود.
لذا دستگاه‌های دست‌اندرکار صنعت ساختمان تأکید بیشتری بر این موضوع نمودند و نتیجه آن ابلاغ پیوست ششم استاندارد 2800 تحت عنوان طراحی لرزهای و اجرای اجزای غیرسازه‌ای معماری بود. در این پیوست، مسلح کردن دیوار با شبکه الیاف به عنوان یکی از روش‌های نوین مهار دیوارها مطرح شده است. وال مش راهکاری جهت تجاری‌سازی این روش و استفاده از آن در صنعت ساختمان است.
سوالات متداول
وال مش راهکاری نوین برای مهار لرزهای دیوارهای غیر سازه ای است. سرعت بالا و روند ساده تر اجرا از امتیازات مهم وال مش است. همچنین در اکثر اوقات، بهره گیری از راهکار وال مش هزینه های کمتری را نسبت به روش های سنتی رقم می زند. حذف ترک خوردگی در دیوارهای غیرسازه ای (که در برخی از انواع بلوک ها رایج است) نیز از دیگر امتیازات روش وال مش است.
همانطور که می دانیم، پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد 2800) در موضوع مهار دیوارهای غیر سازه‌ای روش های متعددی را پیشنهاد کرده است. در این استاندارد علاوه بر روش های معمول نظیر وال پست و میلگرد بستر، از روش های نوین و مدرن برای مهار دیوارهای غیر سازه‌ای نام برده می شود که یکی از متمایزترین روش های تایید شده این استاندارد، استفاده از الیاف یا فناوری FRCM می باشد.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
سرعت اجرای در روش وال مش بسیار بیشتر از روش وال پست است. زمان مورد نیاز برای اجرای وال مش در یک ساختمان مشابه به روش وال مش حداکثر ۵۰ درصد زمان مورد نیاز برای اجرا به روش وال پست است.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
با استفاده از روش وال مش و استفاده از الیاف به عنوان مهار دیوار ها، دیگر نیازی به استفاده از میلگرد بستر و وادار ها نمی باشد.
دو نوع ملات خشک پایه سیمانی و پایه گچی به همراه نوارهای فایبرگلاس در اختیار مشتری قرار می گیرد. هر یک از این ملات ها مطابق دستورالعمل مندرج در کیسه آنها با آب مخلوط می شوند تا پلاستری یک دست و پرقوام بدست آید. این پلاستر با ماله روی مش فایبرگلس اجرا می شود.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
خیر. گچ ساختمانی متعارف چسبندگی سطحی کافی برای ایجاد کامپوزیت توانمند مدنظر ندارد. پلاستر پیشنهادی وال مش سختی سطحی اصلاح شده دارد.
وال مش، رویکردی منطبق بر استاندارد 2800 جهت مهار دیوارها با استفاده از تکنولوژی FRCM می باشد. وال مش با تکیه بر استاندارد مذکور و بهره مندی از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان اقدام به طراحی و ارائه محصول نموده و با توجه به رسالت خود مبنی بر ارائه محصولات با کیفیت، آزمایش های دوره ای را بر روی اجزای مختلف خود به ویژه مش فایبرگلاس در آزمایشگاه های معتبر نظیر مرکز تحقیقات راه، زمین و شهرسازی و آزمایشگاه الیاف دانشگاه امیرکبیر انجام می دهد.
بر این اساس می توان گفت وال مش مورد تایید استانداردها و آیین نامه های جاری کشور بوده و با انجام تست های دوره ای، الزامات اشاره شده در مقررات مذکور را تامین می نماید.
خیر. یک ملات سیمانی نازک دارای تبخیر سطحی سریع است و لذا هیدراتاسیون کامل برای کسب مقاومت لازم صورت نمی پذیرد. پلاستر پیشنهادی وال مش در بردارنده عوامل پلیمری خاصی است که ضمن فایق بر این مشکلات، ملات با قوام بالا و شبیه به یک چسب را ایجاد می کند که فرآیند اجرایی را ساده می کند.
دو راهکار برای اتصال نبشی پیشنهاد شده است. نخست بهره گیری از مکانیسم میخ و چاشنی است که در نشریه ۸۱۹ هم معرفی شده است. اما این راهکار ضمن دشواری ممکن است باعث آسیب به المان های سازه ای به ویژه پاشنه تیرچه های بتنی شود. لذا توصیه وال مش استفاده از چسب های اپوکسی دوجزیی وال مش است که ضمن تامین مقاومت برشی بسیار بالا، امر اجرا را تسهیل می کند.
خیر. در روش وال مش با توجه به اینکه فاصله بین نوارها از نصف ارتفاع دیوار کمتر است، عملکرد دیوار نزدیک به رفتار دال یک طرفه است
