مقدمه
در طراحی و اجرای ساختمان، فقط مقاومت اعضای اصلی سازه مانند تیر، ستون و دیوارهای باربر اهمیت ندارد؛ بلکه عملکرد اجزای غیرسازهای مانند دیوارهای داخلی و خارجی نیز نقش مهمی در ایمنی ساختمان دارد. نیروهای خارج از صفحه یکی از مهمترین عوامل آسیب به دیوارهای غیرسازهای در زمان زلزله هستند؛ نیروهایی که میتوانند باعث ترکخوردگی، جداشدگی از قاب سازهای و حتی سقوط دیوار شوند.
بسیاری از خسارتهای جانی و مالی در زلزلههای گذشته، نه به دلیل تخریب کامل اسکلت ساختمان، بلکه به دلیل عملکرد نامناسب اجزای غیرسازهای مانند دیوارها، نماها و جانپناهها ایجاد شدهاند. به همین دلیل، در پیوست ششم استاندارد ۲۸۰۰ ایران بر ضرورت مهار لرزهای دیوارهای غیرسازهای و کنترل رفتار آنها در برابر نیروهای جانبی تأکید شده است.
شناخت مفهوم نیروهای خارج از صفحه، نحوه ایجاد آنها و روشهای کنترل این نیروها، برای مهندسان ناظر، مجریان، سازندگان و کارفرمایانی که به دنبال ساخت ساختمان ایمن هستند، اهمیت زیادی دارد.

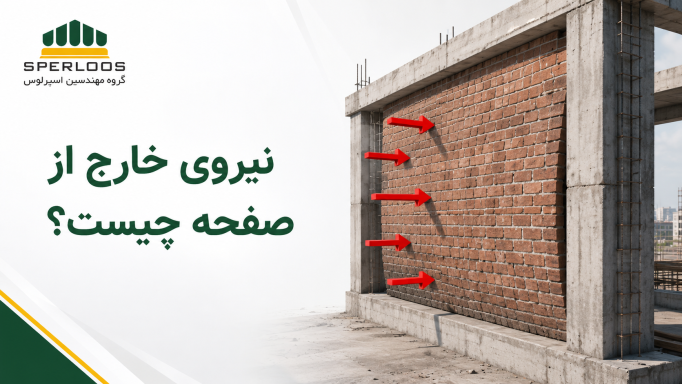

نیروی خارج از صفحه (Out-of-Plane Force) چیست؟
نیروی خارج از صفحه، نیرویی است که عمود بر سطح یک عضو مانند دیوار وارد میشود و باعث تمایل آن عضو به خمشدن یا حرکت به سمت بیرون یا داخل صفحه خود میشود.
به زبان ساده، اگر یک دیوار را مانند یک صفحه عمودی در نظر بگیریم:
- نیرویی که در امتداد طول دیوار وارد شود، نیروی داخل صفحه نام دارد.
- نیرویی که عمود بر سطح دیوار وارد شود و بخواهد آن را به جلو یا عقب حرکت دهد، نیروی خارج از صفحه نامیده میشود.
برای مثال، زمانی که در اثر زلزله ساختمان حرکت میکند، دیوار غیرسازهای تمایل دارد به دلیل جرم خود، در خلاف جهت حرکت سازه جابهجا شود. این اثر باعث ایجاد نیروهای خارج از صفحه در دیوار خواهد شد.
تفاوت نیروهای داخل صفحه و خارج از صفحه
شناخت تفاوت این دو نیرو برای طراحی صحیح دیوارها ضروری است.
|
نوع نیرو |
جهت اثرگذاری |
رفتار ایجادشده |
|
نیروی داخل صفحه |
موازی با سطح دیوار |
ایجاد برش، لغزش و ترکهای قطری |
|
نیروی خارج از صفحه |
عمود بر سطح دیوار |
ایجاد خمش، جداشدگی و خطر سقوط دیوار |
بهطور معمول، دیوارها در برابر نیروهای داخل صفحه مقاومت بیشتری دارند، زیرا امتداد نیرو با سطح دیوار همجهت است. اما در برابر نیروهای خارج از صفحه، به دلیل ضعف دیوارهای غیرمسلح در تحمل خمش، آسیبپذیری بیشتری دارند.
چرا نیروهای خارج از صفحه در زلزله اهمیت بیشتری دارند؟
عملکرد متفاوت سازه و دیوار هنگام زلزله
در هنگام وقوع زلزله، ساختمان در جهات مختلف حرکت میکند. اسکلت سازه به دلیل انعطافپذیری خود تغییر مکان میدهد، اما دیوار غیرسازهای به دلیل جرم خود تمایل دارد در وضعیت اولیه باقی بماند.
این اختلاف حرکت باعث ایجاد نیروی اینرسی در دیوار میشود.
به بیان ساده:
- سازه حرکت میکند.
- دیوار در برابر این حرکت مقاومت میکند.
- این مقاومت باعث ایجاد نیروی خارج از صفحه میشود.
هرچه وزن دیوار بیشتر، ارتفاع آن بیشتر و اتصال آن ضعیفتر باشد، خطر آسیب افزایش پیدا میکند.
عوامل ایجادکننده نیروهای خارج از صفحه
1. زلزله؛ مهمترین عامل ایجاد نیروهای خارج از صفحه
زلزله اصلیترین عامل ایجاد این نیروها در ساختمانها است.
در زلزله، شتاب وارد شده به جرم دیوار باعث ایجاد نیروی جانبی میشود. این نیرو به صورت مستقیم به اتصالات دیوار و سازه منتقل میشود.
دیوارهایی که بیشتر در معرض خطر هستند عبارتاند از:
- دیوارهای پیرامونی ساختمان
- دیوارهای بلند با ارتفاع آزاد زیاد
- دیوارهای جانپناه
- دیوارهای اطراف بازشوهای بزرگ
2. فشار باد در ساختمانهای بلند
در ساختمانهای مرتفع یا مناطق دارای باد شدید، فشار و مکش باد نیز میتواند نیروهای خارج از صفحه ایجاد کند.
این موضوع بهخصوص در:
- دیوارهای خارجی
- نماهای سبک
- جانپناهها
باید مورد توجه قرار گیرد.
3. بارهای ضربهای و شرایط بهرهبرداری
برخی نیروهای موضعی مانند ضربه تجهیزات، برخورد وسایل نقلیه یا فشارهای اتفاقی نیز میتوانند باعث ایجاد نیروهای خارج از صفحه شوند.
اثر نیروهای خارج از صفحه بر دیوارهای غیرسازهای
1. ترکخوردگی و کاهش دوام دیوار
اولین نشانه عملکرد نامناسب دیوار، معمولاً ایجاد ترک است.
مکانهای حساس عبارتاند از:
- محل اتصال دیوار به سقف
- محل اتصال دیوار به ستون
- گوشههای بازشوها
- محل تغییر مصالح دیوار
ترکها علاوه بر کاهش زیبایی ساختمان، میتوانند مسیر نفوذ رطوبت و کاهش دوام مصالح را فراهم کنند.
2. جداشدگی دیوار از قاب سازهای
یکی از خطرناکترین حالتها زمانی رخ میدهد که دیوار در اثر حرکت سازه، اتصال مناسبی نداشته باشد.
در این شرایط ممکن است:
- دیوار از ستون فاصله بگیرد.
- اتصال بالایی یا پایینی آن آسیب ببیند.
- خطر سقوط افزایش یابد.
3. سقوط دیوار و خطرات جانی
دیوارهای غیرسازهای وزن قابل توجهی دارند. سقوط بخشی از یک دیوار در طبقات بالا میتواند خطرات جدی برای ساکنان و افراد خارج ساختمان ایجاد کند.
به همین دلیل، هدف اصلی سیستمهای نوین والپست و والمش، جلوگیری از ریزش دیوارها در زلزله و کاهش خسارات جانی و مالی است.
الزامات آییننامهای کنترل نیروهای خارج از صفحه
طبق الزامات استاندارد ۲۸۰۰ ایران و پیوست ششم آن، دیوارهای غیرسازهای باید به گونهای طراحی و اجرا شوند که در برابر نیروهای ناشی از زلزله عملکرد مناسبی داشته باشند.
مهمترین اصول عبارتاند از:
- ایجاد اتصال مناسب بین دیوار و سازه
- تأمین امکان حرکت نسبی سازه و دیوار
- جلوگیری از سقوط خارج از صفحه دیوار
- اجرای صحیح جزئیات مهار لرزهای
اجرای صحیح این جزئیات علاوه بر افزایش ایمنی، باعث کاهش مشکلات مربوط به تأییدیههای نظارت و دریافت پایانکار خواهد شد.
چگونه نیروهای خارج از صفحه را کنترل کنیم؟
استفاده از سیستم مهار مناسب
راهکارهای متداول شامل:
- سیستم والمش
- وادارهای قائم و افقی
- نبشی و ناودانیهای مهاری
- اتصالات لغزشی و کشویی
است.
انتخاب روش مناسب باید بر اساس:
- نوع دیوار
- ارتفاع دیوار
- شرایط سازه
- ضوابط طراحی
انجام شود.
نقش والمش در کنترل نیروهای خارج از صفحه
یکی از روشهای نوین مهار دیوارهای غیرسازهای، استفاده از سیستم والمش است.
در این سیستم، مش فایبرگلاس مقاوم به قلیا (AR Glass Fiber Mesh) همراه با لایه پلاستر مناسب روی سطح دیوار اجرا میشود.
عملکرد صحیح والمش باعث:
- افزایش یکپارچگی سطح دیوار
- بهبود مقاومت خمشی خارج از صفحه
- کاهش احتمال جداشدگی قطعات دیوار
- افزایش ایمنی دیوار در برابر زلزله
میشود.
البته کیفیت اجرای والمش اهمیت زیادی دارد. استفاده از مش استاندارد، گراماژ مناسب، پلاستر سازگار و رعایت جزئیات اجرایی، نقش تعیینکنندهای در عملکرد نهایی سیستم دارد.
سوالات متداول
نیروهای خارج از صفحه در ساختمان چه هستند؟
نیروهای خارج از صفحه، نیروهایی هستند که عمود بر سطح دیوار وارد شده و باعث ایجاد خمش، جابهجایی و احتمال جداشدگی دیوار میشوند.
چرا نیروهای خارج از صفحه در زلزله خطرناک هستند؟
زیرا دیوارهای غیرسازهای معمولاً برای تحمل خمش خارج از صفحه طراحی نشدهاند و در صورت مهار نشدن ممکن است دچار ترک یا سقوط شوند.
آیا دیوار غیرسازهای هم نیاز به مهار لرزهای دارد؟
بله. طبق الزامات پیوست ششم استاندارد ۲۸۰۰، دیوارهای غیرسازهای باید در برابر نیروهای ناشی از زلزله مهار شوند.
آیا والمش میتواند نیروهای خارج از صفحه را کنترل کند؟
والمش با افزایش یکپارچگی دیوار و بهبود رفتار خمشی آن میتواند به کنترل آسیبهای ناشی از نیروهای خارج از صفحه کمک کند؛ البته اجرای صحیح و استفاده از مصالح استاندارد ضروری است.
تفاوت والمش و والپست سنتی چیست؟
والپست سنتی معمولاً بر ایجاد قاب مهاری تمرکز دارد، در حالی که والمش با مسلحکردن سطح دیوار و ایجاد رفتار یکپارچهتر، روش متفاوتی برای کنترل عملکرد دیوار ارائه میدهد.
منابع
- استاندارد ۲۸۰۰ ایران – آییننامه طراحی ساختمانها در برابر زلزله، ویرایش چهارم و ضوابط مرتبط با اجزای غیرسازهای
- پیوست ششم استاندارد ۲۸۰۰ ایران – طراحی لرزهای و اجرای اجزای غیرسازهای معماری
- ACI 318 – Building Code Requirements for Structural Concrete
- FEMA E-74 – Reducing the Risks of Nonstructural Earthquake Damage
- ASCE/SEI 7 – Minimum Design Loads and Associated Criteria for Buildings and Other Structures
- راهنمای طراحی و اجرای والمش شرکت والمش و مستندات فنی سیستمهای مسلحکننده دیوار
